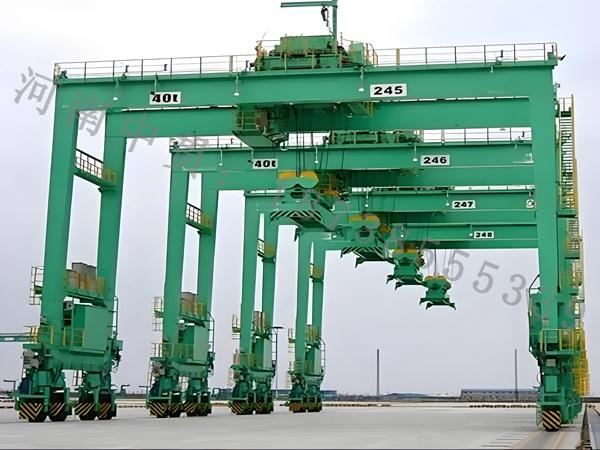

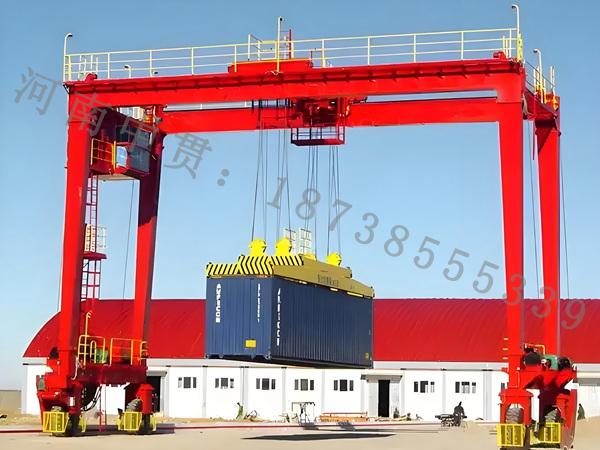

河北邢台轮胎门式起重机厂家给大家介绍下轮胎门式起重机（RTG）的起升机构能实现大起升高度（18-30m） 和大额定吨位（40-80t），核心依托卷扬式结构选型、重型传动系统、高倍率滑轮组、冗余安全设计四大关键技术，各部件协同匹配以满足集装箱堆场多层堆码和重载吊运需求，具体实现方式如下：
核心结构选型：卷扬式机构替代电动葫芦，适配重载高扬程需求
卷扬机配备大直径、长行程卷筒，卷筒长度可达 2-3m，直径≥500mm，能缠绕更长的高强度钢丝绳。以起升高度 25m 为例，钢丝绳需预留足够的安全圈（通常≥3 圈），长卷筒可容纳总长度超 100m 的钢丝绳，满足高扬程的缠绕需求；大直径卷筒可降低钢丝绳的弯曲疲劳损伤，延长使用寿命，适配长期重载作业。
起升机构机架采用高强度钢板焊接结构，整体刚度高，能承受大吨位载荷的冲击，机架与小车架刚性连接，避免重载吊运时出现机构晃动或变形。
动力系统：大功率变频电机 + 双驱动冗余设计，保障重载动力输出
动力系统的扭矩和功率直接决定起升能力，RTG 起升机构采用针对性的动力配置：
搭载大功率、高扭矩变频调速电机，功率通常为 55-160kW，可输出强劲动力，满足 40t 以上集装箱（含吊具）的起升需求。变频技术可实现无级调速，低速时（0.5-1m/min）精准控制吊具对位，高速时（8-15m/min）提升作业效率，兼顾重载吊运的稳定性和高效性。
大吨位机型采用双电机驱动的冗余设计，两台电机同步驱动卷筒旋转，不仅提升了总动力输出，还能在单台电机故障时，依靠另一台电机实现应急降载，避免重载货物悬停半空的安全风险。
传动系统负责将电机动力传递至卷筒，制动系统则是重载安全的核心保障：
配备行星齿轮减速器，相比普通圆柱齿轮减速器，行星齿轮结构传动效率高（≥95%）、承载扭矩大，能承受大吨位载荷的冲击，且体积紧凑，适合安装在小车架的有限空间内。减速器与电机、卷筒之间采用刚性联轴器连接，减少动力传递损耗。
采用双制动冗余设计，包含电机自带的电磁制动器和外置的液压推杆制动器。电磁制动器负责日常作业的启停制动，液压推杆制动器作为备用安全制动，当电磁制动器失效或出现超载、超速时，液压制动器可瞬间抱死卷筒，防止货物溜车，确保大吨位吊运的安全性。
钢丝绳与滑轮组：高倍率滑轮组 + 高强度钢丝绳，放大起升能力
滑轮组的倍率设计是提升起升吨位的关键手段，配合高强度钢丝绳，实现重载与高扬程的兼顾：
采用高倍率滑轮组，常见倍率为 2 倍、4 倍、6 倍。滑轮组由定滑轮（安装在小车架）和动滑轮（安装在吊具上方）组成，倍率越高，钢丝绳的受力越小，起升机构可承载的吨位越大。例如，4 倍倍率的滑轮组，卷筒输出的拉力仅需达到载荷重量的 1/4，即可驱动吊具起升，大幅降低对电机和减速器的负荷。
选配高强度镀锌钢丝绳，抗拉强度≥1770MPa，具备耐磨、耐腐蚀的特性，适合港口露天作业环境。钢丝绳的直径和根数根据吨位选择，大吨位机型采用多根钢丝绳并联受力，进一步提升承载能力。同时，配备自动排绳器，确保钢丝绳在卷筒上有序排列，避免乱绳导致的载荷不均或钢丝绳断裂。
控制与安全系统：精准监测 + 过载保护，保障大吨位高扬程作业稳定
控制系统通过实时监测和智能调节，避免过载和超扬程作业，保障机构安全运行：
搭载PLC 可编程控制器，配合载荷传感器、高度限位器，实时监测吊运载荷和起升高度。当载荷超过额定值的 10% 时，过载限制器会触发报警并切断起升动力；当吊具升至最大高度时，高度限位器会自动停机，防止冲顶事故。
配备防摇系统，通过控制起升和小车运行的速度，减少集装箱吊运过程中的晃动幅度，尤其在高起升高度（20m 以上）作业时，可避免箱体摆动碰撞周边堆垛，提升作业安全性和精准度。
